ブルーベルオプティコム社は、1994年ロンドン近郊のバークシャー州メイデンヘッド市で設立された、ブロードキャスト、テレコミュニケーション、サテライト業界などのプロフェッショナルなユーザーのための高性能、高品質、高い信頼性、革新性、フィールドでの作業に要求される高い堅牢性、なお且つ経済性をも備えた各種フォーマットの
ビデオ / オーディオ / データ / GPI / Ethernet / WDM / CWDM / DWDM / TDM
などの広範囲で使い勝手の良いファイバー & IP リンク伝送製品を設計製造しているメーカーです。ISO9001を取得した高い品質管理に基づいた製品を提供しています。
|
|
Video
|
4K UHD HDR 4K 8K SD/HD/3G-SDI Composite HDMI/DVI DVB-ASI RGB YUV
ST2022-6 ST2022-7 ST2110 |
Audio
|
Analogue Audio Line Level Balanced
Mic Level Single Ended MADI AES/
EBU AES3 AES67 AVB Dante
Ravenna IFB Talkback 2/4Wire
Comms Digital Audio |
Data
|
RS232 RS422 RS485 2/4Wire
Manchester Bit Rate Independent
NRZI GPI/O Tally
|
Ethernet
|
10/100/1000BaseT 10G Ethernet
40G Ethernet IP |
Techniques
Deployed
|
Wave Division Multiplexing
Coarse Wave Division Multiplexing
Dense Wave Division Multiplexing
Division Multiplexing IP Encapsulation
IP Decapsulation
|
プロダクト ハイライト NAB2018 日本語資料
「プロダクトハイライト NAB2018」資料は、NAB2018にて 展示・発表された製品が主にピックアップされています。
来るNAB2019の最新情報や他の製品ラインアップおよび詳細などに関してはお問合せください。
プロダクト ハイライト 2018 日本語資料
|
4K UHD 関連製品 資料
この資料は、IBC2017にて 展示・発表された4K UHD関連製品が主にピックアップされています。製品の詳細や他の製品ラインアップなどに関しましてはお問合せください。
4K UHD 関連製品 日本語資料 |
BC365 シリーズ デュアルチャンネル 12G-SDI ファイバー トランスポート インタフェース
カード
BC365 シリーズは、モジュールカード式のソリューションで、カード当り最大2CH分の12G/6G/3G/HD/SD-SDI,
ASI 信号の伝送を提供します。 トランスミッタ側には、各々の入力SDI信号のモニタリング
または、分配などのためのアクティブループ出力が設けられ、レシーバ側には、各々の信号のモニタリングまたは分配などのための各々2つのSDI出力が設けられています。
BC365シリーズは、19"ラックマウントスタイルのフレームと共に動作します。また、コンパクトなスタンドアロンスタイルのBN365シリーズと組み合わせての使用が可能なので、様々な環境のシステムの必要性に応えます。
BC365 シリーズ デュアルチャンネル 12G-SDI
ファイバー トランスポート インタフェース カード 日本語資料 |
BN365 シリーズ 12G-SDI シングルファイバー トランスポート コンパクト インタフェース
BN365 シリーズは、コンパクトな匡体と共に単一のシングルモードファイバーオプチカルケーブルでの12G/6G/3G/HD/SD-SDI,
ASI 信号の伝送を提供します。 トランスミッタ側には、入力SDI信号のモニタリング
または、分配などのためのアクティブループ出力が設けられ、レシーバ側には、信号のモニタリングまたは分配などのための2つのSDI出力が設けられています。
BN365シリーズは、スタジオでの使用は勿論として、特に中継放送やスペシャルイベントなどのフィールド環境用途に合うよう設計されています
BN365 12G-SDI コンパクト スタンドアロン シングルファイバー トランスポート
インタフェース 日本語資料 |
BN390 4K Mux/Demux SDI & ファイバ トランスポート インタフェース
BN390シリーズは、既存のBluebell Nanoシリーズのテクノロジーをベースとして、4x
3G-SDI信号を単一波長かつ単一のファイバケーブルで、4K UHD信号として経済的なファイバ伝送を提供します。
BN390シリーズは、コンパクトなユニット内に変換機能を有し、4x 3G-SDI信号を単一の信号に多重化し、電気的な12G-SDI信号出力と共に12G-SDI光信号出力を提供します。また、最大4台のカメラからの出力をファイバで伝送する用途としても使用可能です。
ITU Grid CWDM波長オプションを使用することにより、最大18x 12G-SDIチャネル、または最大72x
3G-SDIチャネルを単一のシングルモードファイバにて伝送可能です。
BN390 4K Mux/Demux SDI & ファイバ トランスポート インタフェース 日本語資料 |
BN366 シリーズ クアッド 3G-SDI 4K ファイバー トランスポート コンパクト
インタフェース
BN366 シリーズは、4K
UHD信号のファイバー伝送のための費用対効果の高い製品です。フィールド環境で 実績のあるテクノロジーに基づく
コンパクトなユニットは、シングルまたはデュアルファイバーケーブルを介して 4x
3G-SDI信号の伝送を提供します。 BN366シリーズは、19”ラックベースのモジュールカード式との組合せはもちろんとして、カメラのコントロールやゲンロック機能などを兼ね備えた、Caddie-LB
4Kトランスポートシステムと組み合わせての使用も可能なので、固定設備とOBバンとの接続などを含む様々な環境でのシステムの必要性に応えることが可能です。
BN366 シリーズ クアッド 3G-SDI 4K ファイバー トランスポート コンパクト
インタフェース 日本語資料 |
Caddie-LB 4K ポータブル ファイバーリンク
キャディー LB シリーズは、中継放送やスペシャルイベント用途などのためにデザインされた、新しい
ポータブル ファイバー インタフェースです。 複数のビデオやオーディオ信号などを混合し組合せ、さまざまなプロダクションアプリケーション用途に柔軟かつコストエフェクティブなソリューションを提供します。具体的にはCaddie-LB
4Kは、複数の3G-SDI信号、ゲンロックやコントロール信号などを含むフルコミュニケーションを最新の4Kカメラに提供し共に動作するよう設計されています。リモート側とコントロール側のそれぞれのユニットは、設置撤去作業などが繰り返えされるブロードキャストのハードな環境に適合する堅牢な筐体で構成されています。
Caddie-LB 4K ポータブル ファイバーリンク 日本語資料
I/O構成などが異なる3Gモデルの詳細に関しては、Caddie-LB 3Gの資料を参照ください。 |
WB170 コンパクト 3G-SDI トランスポート
システム
WB170シリーズは、コンパクトな19”1RUの筺体で、最大32CH分の3G/HD/SD-SDI,
ASI信号のファイバー伝送を提供可能な極めて費用対効果の高い製品です。WB170シリーズは、限られたスペースにおいても妥協のない高品質が必要とされるブロードキャスト環境に最適に適合します。
アプリケーション例:
・局舎での中継車からスタジオへのウオールマウントリンク
・既存のルーティング設備などを含むインフラのファイバーリンクへの置換
・費用対効果の高い経済的な省スペース分配ソリューション
・遠隔地と局舎スタジオ間などのリンクのためのインジェストポイント。
WB170 コンパクト 3G-SDI トランスポート システム 日本語資料 |
ShaxX & ShaxX-DUAL SMPTEハイブリッド代替接続ユニット
ブルーベルのShaxXシステムは、標準のSMPTEハイブリッドコネクタが装備されたカメラへSMPTEハイブリッドケーブルを介し電源の供給とファイバー伝送を提供するよう設計されています。電源は、ハイブリッドケーブルを介し最大300mの距離までのリモートカメラに供給が可能です。Shax-CCUと組み合わせると、カメラは通常のシングルモード光ファイバーネットワークを使用して、遠隔のスタジアムやキャンパスなどに展開して使用可能となります。
ShaxX および ShaxX-DUALは、カメラとCCU間のハイブリッドケーブルを代替し、全ての通信や信号を中継することを可能とします。また、カメラに主電源入力ケーブルを接続することによる取り回しの制限などから解放し、操作性を向上させます。
ShaxX SMPTEハイブリッド代替接続ユニット 日本語資料
ShaxX-DUAL SMPTEハイブリッド代替接続ユニット 日本語資料 |
ShaxX-LITE SMPTEハイブリッド代替接続ユニット
ブルーベルのShaxXシステムは、標準のSMPTEハイブリッドコネクタが装備されたカメラへハイブリッドケーブルを介し電源の供給とファイバー伝送を提供するよう設計されています。電源は、ハイブリッドケーブルを介し最大300mの距離までのリモートカメラに供給が可能です。Shax-CCUと組み合わせると、カメラは通常のシングルモード光ファイバーネットワークを使用して、遠隔のスタジアムやキャンパスなどに展開して使用可能となります。
ShaxX-LITEは、カメラとCCU間のハイブリッドケーブルを代替し、全ての通信や信号を中継することを可能とします。また、カメラに主電源入力ケーブルを接続することによる取り回しの制限などから解放され、操作性を向上させます。
ShaxX-LITE SMPTEハイブリッド代替接続ユニット 日本語資料 |
Shax SMPTEハイブリッド代替接続コネクタキット
Shaxシステムは、標準SMPTE304Mハイブリッドコネクタが装備された放送用カメラへ、通常のシングルモードファイバーケーブルを介してのファイバー伝送の展開を可能とします。
このシステムは、カメラとCCU間のハイブリッドケーブルを標準のファイバーケーブルに容易に置き換えることが可能なので、ファイバーネットワークが敷設されている
スタジアム、アリーナや コンサートホールなどでの放送用カメラのリンクに最適です。
Shax SMPTEハイブリッド代替接続コネクタキット 日本語資料 |
BCX-760 カメラバック ファイバ オプティック インタフェース
BBCX-760シリーズは、新たに中継放送やスペシャルイベント用途などのためにデザインされた、最新のポータブルファイバー
インタフェースです。 小型軽量化設計された筺体と共に、複数のビデオやオーディオ信号などを混合し組合せ、多くのプロダクションアプリケーション用途に柔軟かつコストエフェクティブなソリューションを提供します。
BCX-760CBは、放送用カメラの背面に取り付けるよう特別設計され、フルコミュニケーション、コントロール、ゲンロックそして双方向の3G-SDI信号のリンクを提供します。
BCX-760SAは最新のコンパクトカメラ用に省設置スペース設計されたスタンドアロンバージョンです。三脚やロボットヘッドに簡単に取り付けることができ、遠隔設置されたロボットカメラのフルライブプロダクション環境へのシームレスな統合を提供します。
BCX-760Bは、ベース側のユニットで、スタンドアロンまたは1RUスペースに最大2台ラックマウントして使用可能です。
各ユニットは、コンパクトで軽量な筺体として供給されるので、小型スタジオ/ENGカメラなどとの用途に理想的に適合します。
BCX-760 カメラバック ファイバ オプティック インタフェース 日本語資料 |
Edgware IP エンカプスレータ & デカプスレータ スタンドアロン モジュール
Edgware IP エンカプスレータ & デカプスレータは、ブロードキャストワールドとIPネットワーク間を橋渡すシンプルで非常に強力なエッジデバイスです。
シングルチャンネルの3G/HD/SD-SDI信号は、IPラッパー内にラップされ、標準10Gネットワーク上でマルチキャストされます。
シンプルなGUIを使用し、ユーザは2つのIPアドレスを設定でき、非圧縮のビデオをその両方に渡すことができますす。また、ライブコンテンツ配信時の通信障害の影響を排除する
ヒットレス転送プロトコルが使用可能です。
Edgware IP エンカプスレータ & デカプスレータ 日本語資料 |
BC550 シリーズ ファイバー トランスポート コンパクト インタフェース
BC550シリーズは、光ファイバケーブルを介して3G-SDI、HD-SDI、SD-SDI、またはASI信号を伝送すると共に、オーディオまたはコントロールデータ用の逆方向パスが第2のファイバI/Oとして搭載され、リモートカメラシステムやトークバックなどの用途に最適な費用対効果高いソリューションです。
BC550シリーズ ファイバー トランスポート コンパクト インタフェース日本語資料 |
BN385 デュアル3G-SDI, デュアルポートGbE
& Genlock
リモートカメラ インタフェース
BN385は 費用対効果の高い
3G-SDIとGbEシグナルのファイバートランスポートインタフェースです。BN385は
ロボット/POVカメラなどへのリンクに特に理想的で、典型的なアプリケーション例としては、一つのHDビデオはPGMビデオ、もう一つはファインダーオーバレイ/メニュー、そして
GbEリンクにより、両方のカメラのコントロール、パン・チルト・ズームなどのオペレーションを提供します。
BN385 デュアル3G-SDI, デュアルポートGbE & Genlock リモートカメラ インタフェース
日本語資料 |
BC323-63 シリーズ マルチフォーマット インタフェース
BC323-63シリーズは、放送規格の幅広いビデオ信号(3G/HD/SD-SDI, コンポジット,
HDMI, DVI)などに対応可能な、コンパクトなスタンドアロンのマルチフォーマット
コンバータ/トランスポート インタフェースです。マルチフォーマットSFPは、コンポジット、HDMI、DVI、SDIおよび光などのそれぞれの信号間の変換(デコード・エンコード・送信・受信)が含まれます。ユニットは、既存のファイバーシステムに組み込めるように、マルチモードからシングルモード、または
波長の再マッピングなどの光信号の変換オプションなども用意されています。
BC323-63 シリーズ マルチフォーマット インタフェース日本語資料 |
プロダクト ハイライト NAB2017 資料
「プロダクトハイライト NAB2017」資料は、NAB2017にて 展示・発表された製品が主にピックアップされています。製品の詳細や他の製品ラインアップなどに関しましてはお問合せください。
プロダクト ハイライト NAB2017 日本語資料 |
2016プロダクトハイライト資料
NAB2016にて発表された最新製品と共に一部の主要製品の概略をピックアップしたものです。各製品の詳細や製品フルラインアップ等に関してはお問合せください。
2016プロダクトハイライト日本語資料 |
Caddie-LB 3G ポータブルファイバーリンク |
キャディー LB シリーズは、中継放送やスペシャルイベント用途などのためにデザインされた、新しいポータブルファイバーインターフェースです。
複数のビデオ、オーディオ、データ信号などをコンバインさせ、さまざまなプロダクションアプリケーション用途に高信頼性と共に柔軟かつコストエフェクティブなソリューションを提供します。
4K対応モデルの詳細に関しては、Caddie-LB 4Kの資料を参照ください。 |
![](Caddie-LB.jpg) |
TDM700シリーズ POVカメラファイバーリンク |
TDM700シリーズは、リモートカメラと中継車やコントロールルーム間などで必要とされる、HD/SD-SDI、ゲンロック信号、RS232/422、GPI
および イーサネットIなどが統合されたファイバーリンク製品で、ラックマウントフレームへのカード
および フィールド用途に最適なハードアルミニュームフレームを採用したモデルの両方が用意されています。
特ににスローモーションコントローラーと共にイーサネットからのPCのコンフィグレーションなどが必要とされるビデオサーバーシステムのリンクなどに適しています。
CWDM対応モジュールも用意されているのでシステムの必要性に柔軟に応えます。 |
![](camera.gif) |
![](tdm700.jpg) |
![](tdm700card.jpg) |
![](tdm700diag.gif) |

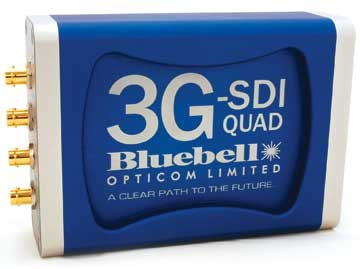

Blue Box 3Gシリーズ: 4CH リンク 3G/HD/SD-SDI, ASI |
Bluebox 3G は、トータル4CHの3G/HD/SD-SDI, ASI および デュアルリンクに対応したファイバーコンバーターです。
4CH の片方向だけでなく、送信2 受信2、送信1 受信3 およびその対向といった各種モデルが用意されたファイバーコンバーターなので、フィールド環境での2台の3D
カメラの利用といった用途などを含むあらゆる用途に適合します。 |
![](blebox3g.jpg) |
BC323T/R: 2CH リンク 3G/HD/SD-SDI, ASI |
BC323は、2CHの 3G-SDI/HD-SDI/SD-SDIおよびASIなどの信号に対応した、光ファイバーコンバーターです。コンパクトで、DC電源入力レンジが広いのでフィールドでのカメラ装着などの用途にも最適です。CWDM対応モジュールも用意されています。 |
![](bc323.jpg) |
WB170シリーズ 高密度3G/HD/SD-SDIファイバーメディアコンバーター |
WB170は、最大28の3G-SDI/HD-SDI/SD-SDI およびASIなどの信号伝送を、1RUサイズで奥行き約15cmの超コンパクトなフレームで提供する極めてコストパフォーマンスの高い製品です。CWDM対応モジュールを選択し、BCシリーズフレームと共にBC2/4/8型などのWDM/CWDMマルチ/デマルチプレクサーを利用することにより、複数のファイバーケーブルをシングルファイバーケーブルにまとめることも可能です。 |
![](wb170.gif) |
BC362T/R: デュアルチャンネル 3G/HD/SD-SDI, ASI インターフェース カード |
BC362T/R は、デュアルチャンネルの3G/HD/SD/ASIファイバーインターフェースカードです。WWDM/CWDM対応仕モジュールの選択が可能なので、システムの必要性に柔軟に応えます。
|
![](bc362.gif) |
BC450T/R: 3G/HD/SD-SDI 8CHアナログオーディオ エンベデッド ファイバーコンバーター
カード |
BC450T/R は、8CHのアナログオーディオに対応した3G-SDIへのエンベデッダー/ディエンベデッダー機能をサポートしたファイバーコンバーターカードです。WDM/CWDM対応仕モジュールの選択が可能なので、システムの必要性に柔軟に応えます。
AES/EBU デジタル オーディオ対応のBC460シリーズもラインナップされています。
|
![](bc450.gif) |
TDM300T/R: 4CHのSDIビデオ(HD-SDI x1、SD-SDI x3)マルチプレクサー/デマルチプレクサー ファイバー インターフェース カード |
TDM300T/Rは、HD-SDI x1、SD-SDI x3 のトータル4つのビデオのシングルファイバー伝送に対応します。WDM/CWDM対応仕モジュールの選択が可能なので、システムの必要性に柔軟に応えます。 |
![](tdm300.gif) |
TDM300TA/RA: 4CHのSDIビデオ(HD-SDI x1、SD-SDI x3)、8CHのアナログオーディオ、2CHのRS232データ(片方向)、2CHのRS422データ(片方向)
マルチプレクサー/デマルチプレクサー ファイバー インターフェース カード |
TDM300TA/RA は、HD-SDI x1、SD-SDI x3のトータル4つビデオに加え、アナログオーディオ
x8、片方向のRS232 x2、片方向のRS422 x2 などのシングルファイバー伝送に対応します。WDM/CWDM対応仕モジュールの選択が可能なので、システムの必要性に柔軟に応えます。 |
![](tdm300tara.gif) |
BC620T/R: 8CHアナログオーディオ ファイバーインターフェースー カード |
BC450T/R は、8CHのアナログオーディオをシングルファーバーで伝送可能なカードです。WDM/CWDM対応仕モジュールの選択が可能なので、最大128CHのオーディオをシングルファーバーで伝送可能なシステムの構築が可能です。
AES/EBU デジタル オーディオ対応のBC630シリーズもラインナップされています。
|
![](bc620.gif) |
BC800シリーズ: 10/100BaseT Ethernet ファイバー コンバーター カード |
BC800シリーズは、10/100BaseT Ethernetファイバーコンバーターカードです。
WDM/CWDM対応仕モジュールの選択が可能なので、システムの必要性に柔軟に応えます。
Gigabit Ethernet対応のBC850シリーズもラインナップされています。 |
![](bc620.gif) |
SHAX: SMPTEハイブリッドケーブルからファイバーケーブルへの置換インターフェース |
SHAXは、放送用カメラのSMPTE304Mハイブリッドコネクターのケーブルを一般的なシングルモードファイバーケーブルへ置換させるインターフェースソリューションです。このソリューションにより、既存のフファイバーネットワークの活用などを含み、フィールド用途での利便性が格段に向上します。
ラックマウント用のインターフェースユニットもラインナップされています。 |
![](shax.gif) |
BC-100: BCシリーズおよびTDMシリーズモジュール用3RUフレーム |
BCxxx / TDMxxx カードスロット x15単位分、ネットワークモニタリングカードスロット
x1、電源スロット x2
45VDC電源対応のBC100-3RU/48V型もpラインアップされています。 |
![](bc100.gif) |
BC-160: BCシリーズおよびTDMシリーズモジュール用1RUフレーム |
BCxxx / TDMxxx カードスロットx6単位分、ネットワークモニタリングカードスロットx1、デュアルリダンダント電源標準装備
|
![](bc160.gif) |
BC-120: トリプルスロットフレーム |
BCxxx / TDMxxx カードスロット x3単位分、DC電源アダプター標準添付
|
![](bc120.gif) |
BC-110: シングルスロットフレーム |
BCxxx / TDMxxx カードスロット x1単位分、DC電源アダプター標準添付
|
![](bc110.gif) |
|
